一、應用場景

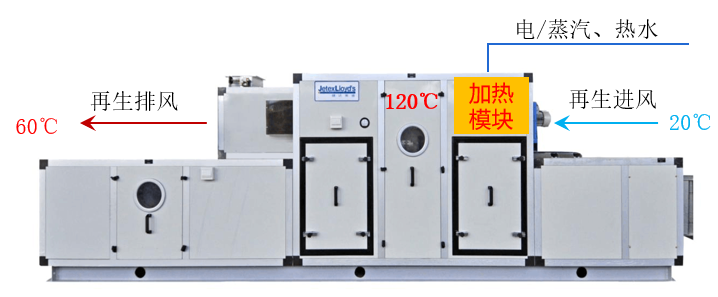

根據生產工藝的需求，部分車間對空氣濕度要求非常高，通常采用轉輪除濕機對空氣進行除濕處理。轉輪除濕機的再生過程，需要消耗大量的熱量，再生處理加熱的能耗較高，同時再生后的高溫高濕空氣需要排走，如果將排風的熱量進行回收利用，有很大的節能空間。

二、相變節能原理

節能器由蒸發段、絕熱段、冷凝段三部分組成，其結構如上圖所示。當節能器的一端受熱后，管道內部的液體工質吸收熱量汽化，在管道內部產生壓差，氣態工質流向節能器的另一端，將熱量從高溫端（即蒸發段）傳遞到低溫端（即冷凝段），在低溫端釋放熱量后，氣態工質冷凝成為液態，液態工質在管道內壁毛細力的作用下，再次返回到高溫端，并再次受熱汽化。如此反復循環，只要節能器兩端存在溫差，節能器就進行工作，將熱量從高溫端傳遞到低溫端。

節能器利用工質相變時的汽化潛熱傳熱，因此傳熱量大，在較小的溫差下也可以進行傳熱。

轉輪除濕機再生排出的廢氣中含有大量的熱量，可通過相變節能器，對熱量進行回收利用，給再生新風進行預熱處理，從而降低再生新風加熱的能耗。而再生排出的廢氣中含有大量的水分，相變節能器和其他形式的換熱器相比，更具有優勢，可以只對其中的顯熱部分進行回收，而將水分完全排走。

節能器是依靠自身內部工作液體相變（蒸發-冷凝）來實現傳熱的裝置。具有自身阻力小、熱回收效率高，依靠溫差被動傳熱、無運動部件，使用壽命長、性能穩定、維護簡單，改造時間短等特點。

三、節能效果分析

   以連云港某大型制藥企業為例，其中一臺轉輪除濕機的再生風量為5000 m³/h，再生排氣溫度為50℃，采用相變節能器對再生廢氣的熱量進行回收利用，全年可節約轉輪除濕機再生加熱能耗130597元。

當新風溫度為T1=10℃時，再生排氣溫度T3=50℃，節能器換熱效率70%，通過節能器再熱的溫升ΔT=70%*(T3-T1)= 70%*(50-10)=28℃

節能器預熱后的出風溫度T2=ΔT+T1=28+10=38℃

節能量Q=CmΔT=C*ρ*V*ΔT=1.01*1.25*5000÷3600*28=49.1(kw)

根據項目所在地區的逐時氣象參數，全年新風10℃總共有226個小時，再生加熱采用蒸汽，蒸汽汽化潛熱2164kj/kg，則可節省的蒸汽量D=49.1*3.6/2164=0.082噸/h。

項目所在地蒸汽價格210元/噸，則機組節能改造后，每年在新風溫度為10℃的時刻，節約蒸汽費F=0.082*226*210=3876元。

同理計算出此臺機組在全年新風溫度從-6℃到37℃時，不同溫度時的節能費用，全年累計可節約130597元，詳見下表：

綜合考慮使用安全性、施工難度、運行成本等多方面因素，無能耗的相變節能器有多方面的優點，配合轉輪除濕機組的使用，可以節省大量能源消耗，符合國家當前節能減排的精神。

本項目所處地區全年室外空氣溫度較低，新風和再生廢氣的溫差大，節能效果非常顯著。

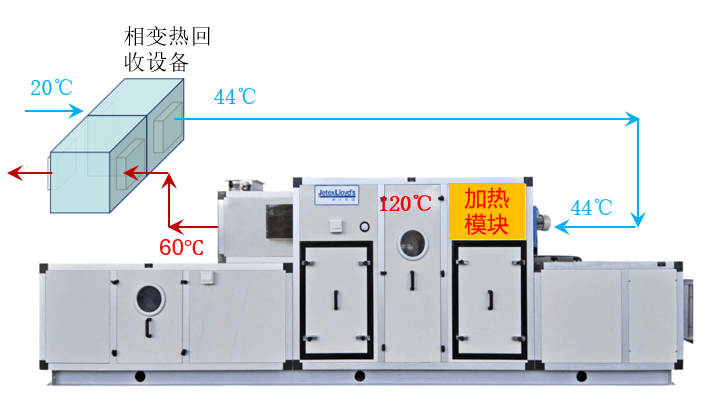

相變節能改造示意圖
